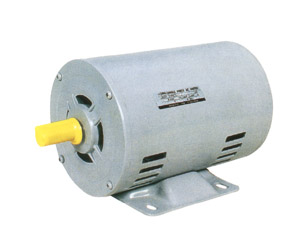

产品名称: ZJ系列钢板壳电动机
产品说明: ZJ 系列的单相双值电容异频电动机为钢壳机体，具有起动力矩大，功率因数大，效率高，低噪音，振动小，操作安全、可靠、方便、结构简单，易维护，技术优良，节能等优点而深受欢迎。广泛应用于满负荷起动的机械设备。
技术参数

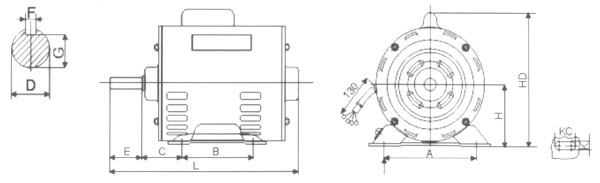

外形及安装尺寸

Type Mounting & Overall dimension
A B C D E F G H K KC L HD
71 112 76.2 45 14 40 4 11.5 47 10 25 240 180
80 125 76 50 16 50 5 13 76 10 25 270 195
90 140 125 56 19 50 6 15.5 89 10 25 315 215
B56-3/4" 123.8 76.2 61.2 19.05 50.08 4.76 16.40 88.9 10 25 315 219

技术参数

Type Output Voltage(V) Current(A) Frequeny(Hz) Speed(r/min) Tst/Tn(Times) Ist(A) Tmax/Tn(Times)
kW HP
ZJ7112 370 1/2 220 3.4 50 2830 2.5 21 1.8
ZJ7122 550 3/4 220 4.7 50 2830 2.5 29 1.8
ZJ7114 250 1/3 220 3.21 50 1420 2.5 15 1.8
ZJ7124 370 12 220 4.2 50 1420 2.5 21 1.8
ZJ8012 750 1 220 6.0 50 2840 2.5 37 1.8
ZJ8022 1100 1.5 220 8.4 50 2840 2.5 60 1.8
ZJ8014 550 3/4 220 5.6 50 1420 2.5 29 1.8
ZJ8024 750 1 220 6.8 50 1420 2.5 37 1.8
ZJ90S2 1500 2 220 11.3 50 2850 2.5 60 1.8
ZJ90L2 2200 3 220 16.3 50 2850 2.5 120 1.8
ZJ90S4 1100 1.5 220 9.4 50 1435 2.5 60 1.8
ZJ90L4 1500 2 220 12.5 50 1435 2.5 80 1.8

Note: The motor is designed according to power supplies 220V, 50Hz, Special design may be accommodated with the customers, particular requirements as 230V, 50Hz or 220V/110v, 60Hz, etc.
